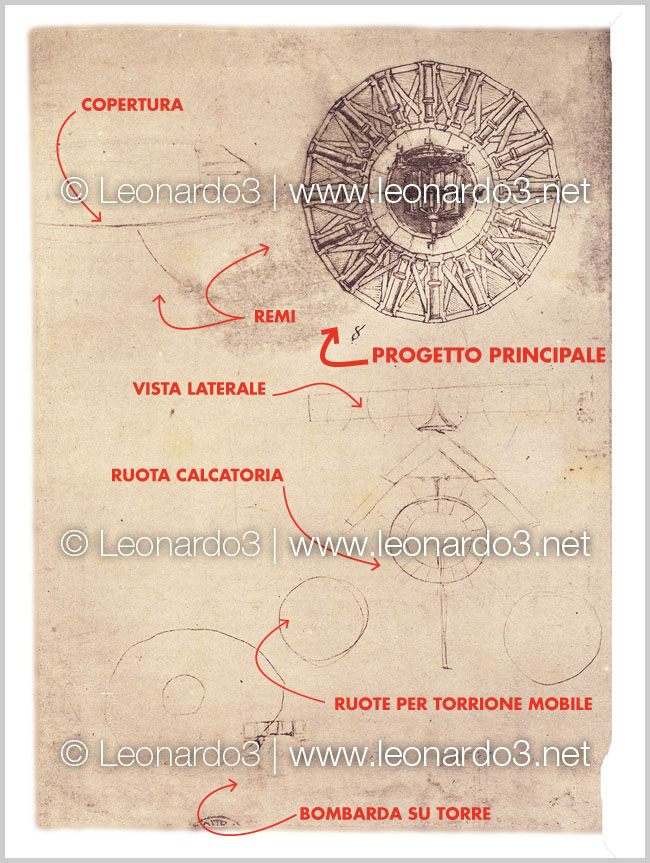

Il foglio 1ar del Codice Atlantico, databile tra il 1503 e il 1505, presenta un disegno chiaro e netto in alto a destra, ma nella stessa pagina si notano molti disegni appena accennati, che aprono la strada a diverse interpretazioni. La più recente, a cura del centro studi Leonardo3, offre una soluzione interpretativa inedita, ovvero quella di una poderosa imbarcazione armata di sedici cannoni. In ogni caso, la lettura di un progetto di Leonardo consente sempre interpretazioni diverse, che possono anche convivere tra loro, dal momento che un riscontro definitivo è in molti casi impossibile.
L’ipotesi di una bombarda navale è certamente pertinente al disegno e alle idee che Leonardo cerca di trasmettere in questo foglio. È il meccanismo collocato al centro del disegno che rende questa ipotesi valida. Le palette delle grandi ruote centrali non possono che muoversi nell’acqua; adottando questa soluzione tutti gli altri particolari, i meccanismi posizionati a fianco delle pale e l’intera struttura acquistano un senso.


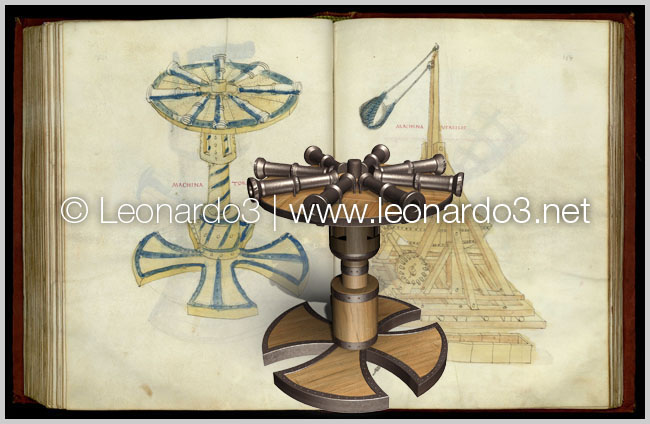

Storicamente, si è sempre ipotizzato che la grande struttura disegnata da Leonardo potesse essere una sorta di bombarda da collocare in cima a una torre, o comunque sulla sommità di una struttura militare terrestre. Nel manoscritto ridisegnato schematicamente nella pagina a fianco, il disegno principale è quello meglio definito e ricco di particolari. Gli altri disegni presenti sul foglio sono molto leggeri, e potrebbero dare adito a diverse interpretazioni della macchina, anche se l’ipotesi di un utilizzo navale di questo progetto rimane sicuramente il più valido.

Progetto principale
Proprio il particolare del meccanismo centrale induce all’interpretazione navale della macchina: i tratti leggeri che sporgono dal telaio e i meccanismi centrali a pale sembrano infatti avvalorare l’ipotesi di un utilizzo nell’acqua. È su questa interpretazione che si basa il progetto descritto il queste pagine.

Copertura
È un disegno molto leggero e non finito i cui tratti fanno pensare a una possibile copertura dell’intera macchina. Nel particolare di destra di questo disegno, si intravede anche un piccolo disegno in sezione che potrebbe rappresentare lo spazio dove alloggiare il cannone.

Remi
Nel disegno principale sono presenti delle linee radiali. Una prima veloce interpretazione potrebbe far pensare a semplici linee di costruzione, ma a un’analisi più attenta si scorge che tutte queste linee risultano doppie e quindi rappresentano un oggetto definito che potrebbe far pensare a un eventuale serie di remi di ausilio alla navigazione.

Ruote per torrione mobile
Un’ulteriore ipotesi potrebbe indurre a pensare alla soluzione mobile terrestre. Una bombarda munita di ruote in grado di percorrere i campi di battaglia. Anche in questo caso, il peso e la mole della struttura rendono questa ipotesi poco credibile.

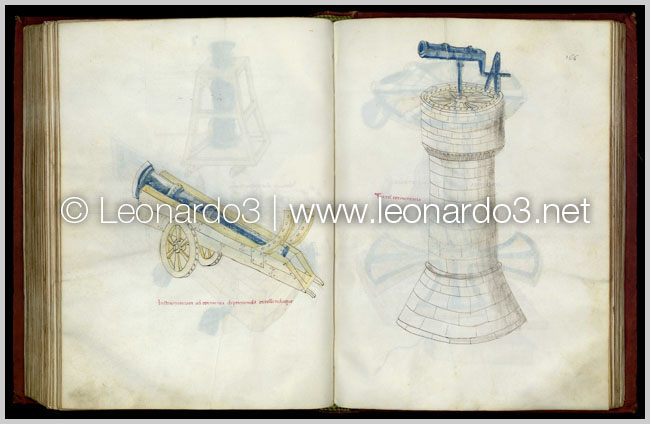

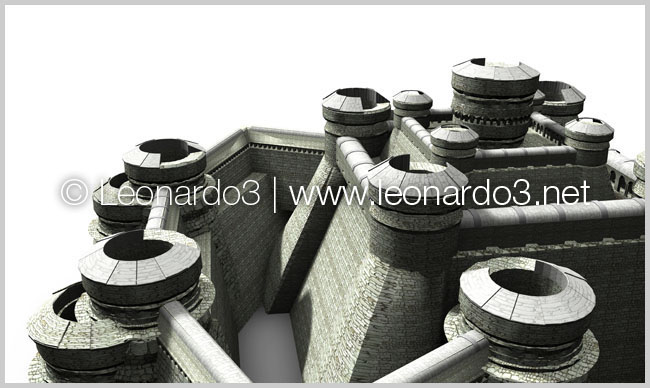

Bombarda su torre
Questo particolare è il più convincente nella direzione di una soluzione terrestre. Rappresenta una vista in pianta di una torre munita di bombarda, con le aperture per i cannoni.

Vista laterale
La parte inferiore dell’intero manoscritto è di difficile interpretazione, e le varie soluzioni che ne emergono sono meno convincenti di quella navale. In questo particolare dettaglio, si può presupporre che la bombarda sia collocata sulla sommità di un palazzo o di una torre. Quest’ipotesi è resa poco credibile dal peso e dalle dimensioni che doveva avere la bombarda.

Ruota calcatoria
Nell’ipotesi di una struttura difensiva fissa, la ruota dentata inferiore potrebbe assumere le funzioni di ruota calcatoria; mossa dall’azione di uomini, poteva far ruotare tutta la bombarda in senso circolare.

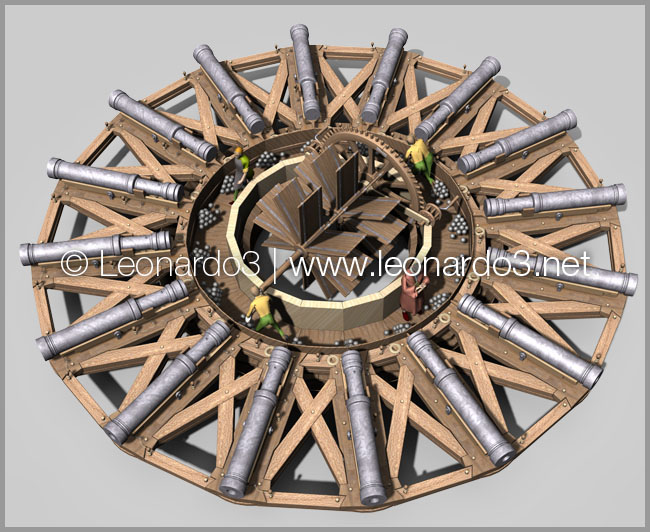

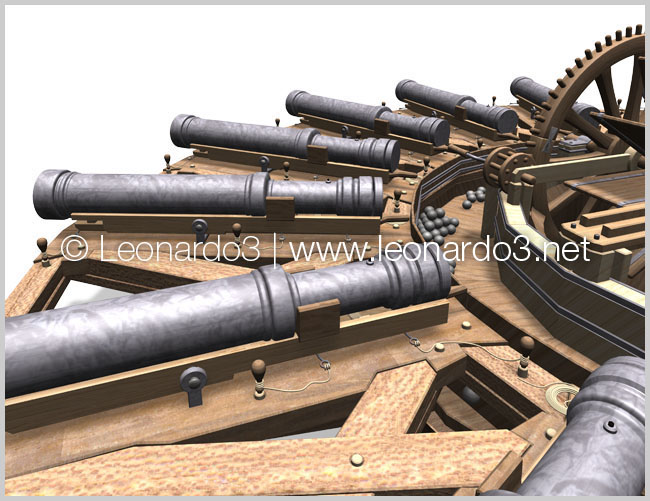

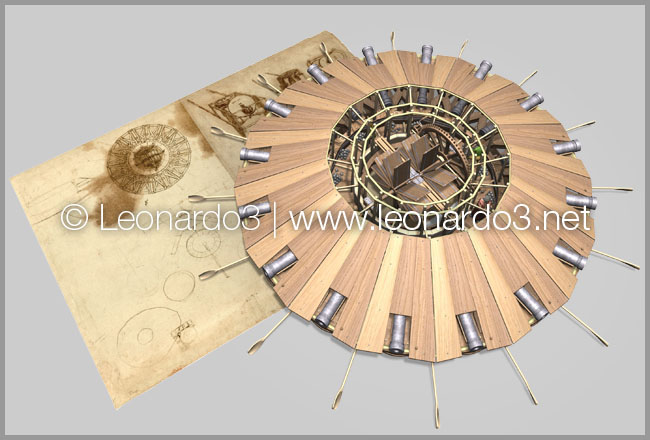

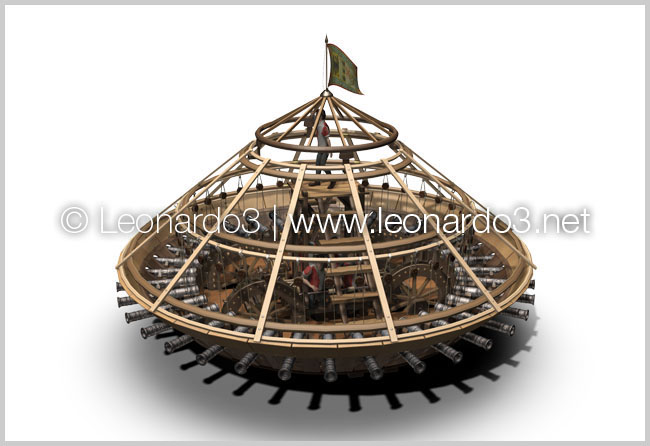

Ricostruzione 3D della bombarda multipla

La bombarda multipla era prevalentemente costruita in legno, con tecniche simili a quelle impiegate nella costruzione di una grande nave.
Le imbarcazioni che risalgono all’epoca di Leonardo erano costruite in pino, facile da lavorare, con una buona densità, e quindi galleggiamento, e resistente all’acqua. Potevano essere impiegati anche il larice, il cipresso o l’abete. Per le parti più soggette a usura, come per esempio tutti i meccanismi, l’olmo, il noce o il faggio si adattavano allo scopo. Lo scafo, posizionato al di sotto della struttura portante veniva successivamente impermeabilizzato utilizzando generalmente la pece.
La struttura era rinforzata con parti metalliche e cordame, con lo scopo di renderla più resistente agli attacchi dei nemici durante i combattimenti. Nonostante una stazza di assoluto rilievo lo scafo e il volume del progetto ne garantivano il galleggiamento e la manovrabilità.

I materiali utlizzati


Un passaggio circolare consentiva ai manovratori di azionare il motore e sparare con i cannoni.

Il numero di componenti della bombarda è elevato. Nel disegno di Leonardo, una vista in pianta, si nota solamente la parte superiore, ovvero i cannoni, la struttura e la parte del “motore”. Occorre però ricostruire anche ciò che sta al di sotto del disegno, ovvero lo scafo e una robusta struttura portante in grado di sostenere il peso di tutta la corazzata. Nel disegno di sinistra si intravede una copertura appena accennata. Per poterla realizzare, bisogna fare riferimento ad altre coperture disegnate da Leonardo in altri progetti, come per esempio alcune spingarde (foglio 32r del Codice Atlantico) o il celebre carro armato (British Museum, Londra, 1030).
La costruzione non doveva essere molto lunga ma non particolarmente difficoltosa. La struttura del progetto è infatti modulare, composta da sedici settori replicati circolarmente.
La maggior parte dei componenti era quindi uguale tra loro.

I principali componenti

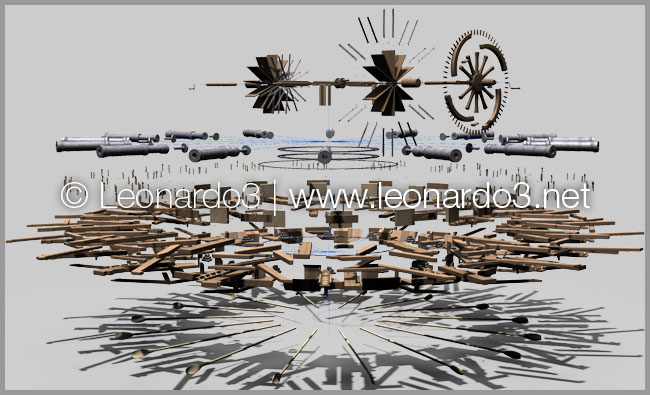

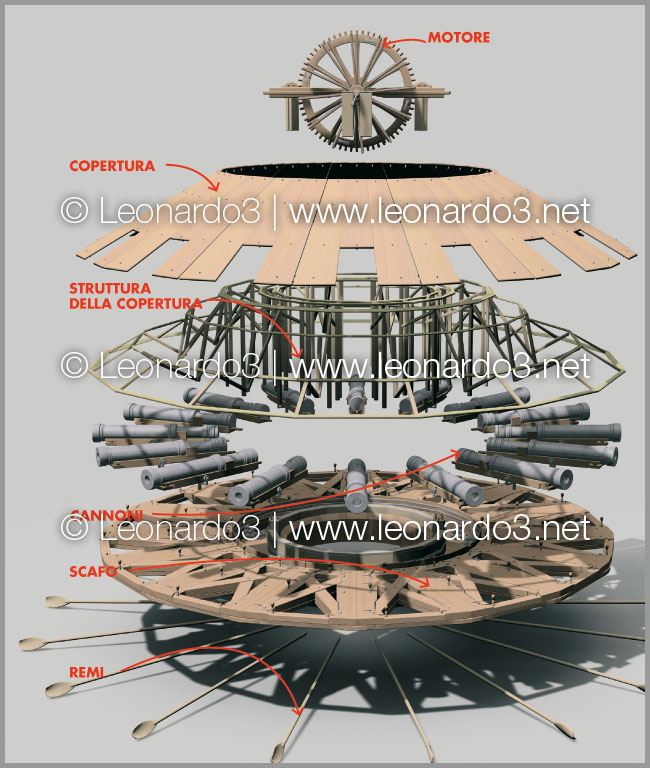

L’esploso dell’intera bombarda permette di capire la quantità di pezzi che la compongono. Nell’ordine, partendo dal basso verso l’alto si incontrano i remi, la struttura, i cannoni, la struttura della copertura, la copertura e il motore. Tutta la struttura è composta da sedici moduli.

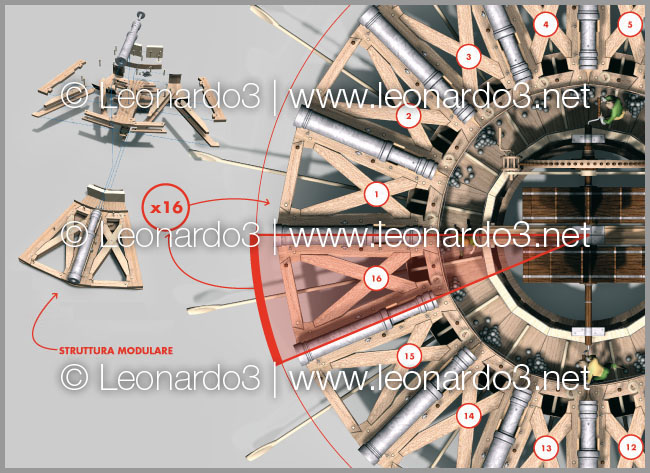

La struttura della bombarda multipla è modulare, a base circolare. Ciascuno dei sedici settori di cui è composta è uguale agli altri. Volendo ricostruire la macchina questo elemento rappresenta una grande comodità: produrre lo stesso pezzo serialmente comporta una notevole ottimizzazione di tempi e materiali.
La bombarda risultava imponente e complessa, ma in realtà la struttura che la compone è molto semplice.

Nei manoscritti di Leonardo molto raramente si trovano indicazioni precise riguardanti le dimensioni dei progetti disegnati. Questo probabilmente perchè questi progetti non avevano ancora raggiunto uno stato costruttivo definitivo, e quindi non era necessario comunicare a nessuno le dimensioni in cui ostruire la macchina. Ma a Leonardo tutti questi particolari erano chiari. Non è difficile dedurre la grandezza della bombarda multipla, prendendo come riferimento la parte centrale dove i marinai dovevano muoversi. Le pale venivano azionate con delle manovelle che dovevano essere opportunamente dimensionate rispetto alle capacità di uno o più uomini. Una volta posizionati questi ultimi all’interno della bombarda è facile risalire alle dimensioni finali.

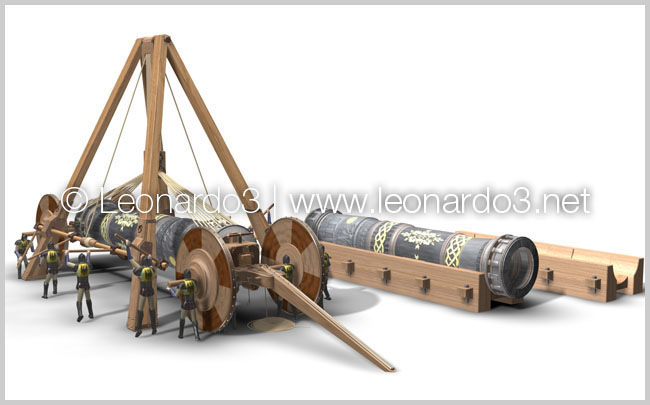

Riguardo al peso è più difficile fare un calcolo preciso. La struttura e i cannoni erano molto pesanti, ma Leonardo avrebbe compesato questo problema dotando la bombarda di uno scafo molto voluminoso.

Ingombri della bombarda multipla

Il disegno del Codice Atlantico è molto piccolo, ma ricco di dettagli, e come spesso accade sono questi ultimi a svelare il funzionamento di tutta la macchina.
Nella parte centrale del disegno si trovano delle piccole manovelle, collegate ai perni delle grandi ruote a palette. Queste ultime non potevano che essere utilizzate nell’acqua. Leonardo comprende chiaramente che per muovere un mezzo tanto pesante con un sistema a palette rappresetna dei problemi. La stazza della corazzata è infatti così elevata che pochi uomini non sarebbero in grado di metterla in movimento. Ma il motore è ben progettato con la forza delle braccia. Se si nota attentamente il disegno si notano due meccanismi a gabbia molto piccoli che ingaggiano la grande ruota dentata a sua volta collegata al perno principale di una delle ruote a pale. Anche sul perno di questi ultimi sono ben visibili delle manovelle (A). A cosa servivano? Ad imbarcazione ferma i marinai, come abbiamo visto, non sarebbero stati in grado di muovere la barca, ma utilizzando questi piccoli ingranaggi potevano iniziare a muovere le ruote a palette molto lentamente, ma facendo molta meno fatica. Questi piccoli meccanismi sono paragonabili a un cambio meccanico, simile alla prima marcia moderne automobili. Una volta in movimento, anche se molto lento, la resistenza provocata dalla stazza della bombarda multipla diminuiva e solo a questo punto gli uomini potevano spostarsi sui perni principali (B e C) aumentando la velocità di rotazione delle pale già in movimento.
Quando le ruote a palette giravano nella stessa direzione la barca procedeva diritta, ma le ruote erano indipendenti l’una dall’altra e pertanto potevano girare anche in opposizione. In questo caso la macchina effettuava delle virate ma poteva anche girare su se stessa, con un preciso scopo.

La partenza.

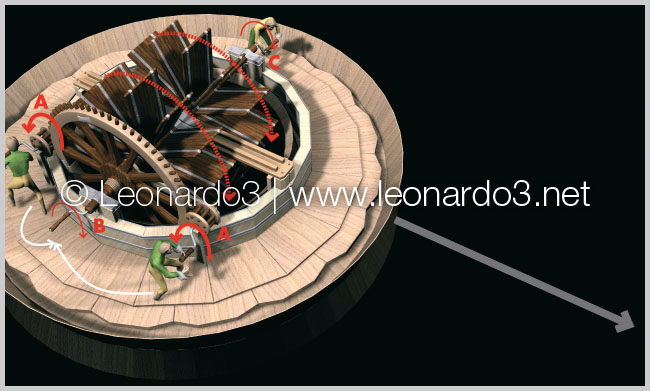

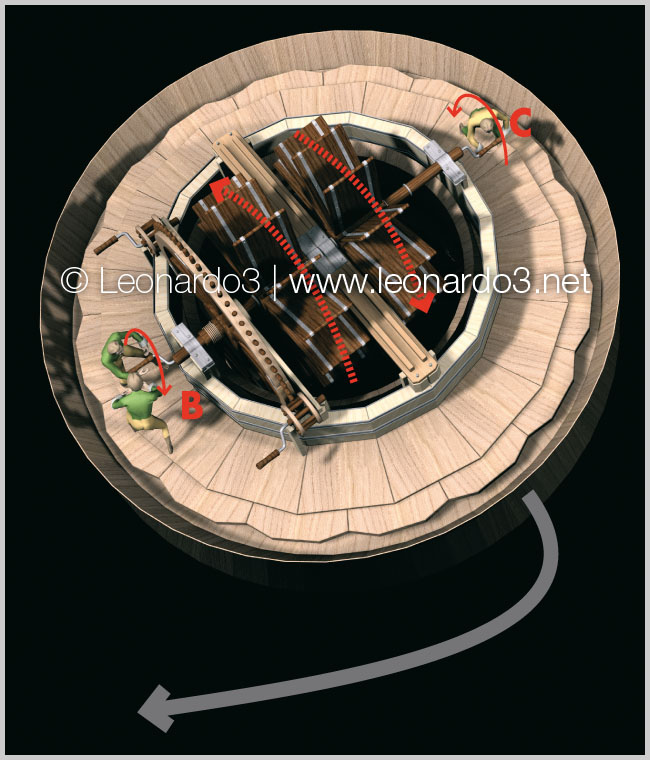

Per avviare la bombarda i marinai azionavano prima i piccoli ingranaggi (A), mettendo in movimento la bombarda. Una volta raggiunta una velocità sufficiente si spostavano sui perni principali (B e C) incrementando la velocità.


Navigazione e virate
Una volta raggiunta la velocità di navigazione i piloti-marinai potevano compiere diverse manovre. Facendo girare le ruote a pale nella stessa direzione la traiettoria seguita era rettilinea, ma girandole in opposizione la barca poteva compiere virate più o meno pronunciate, fino a girare su se stessa. Questa manovra poteva essere utilizzata durante le fasi di combattimento, per sfruttare la potenza di fuoco di tutti i cannoni contro un unico obiettivo.

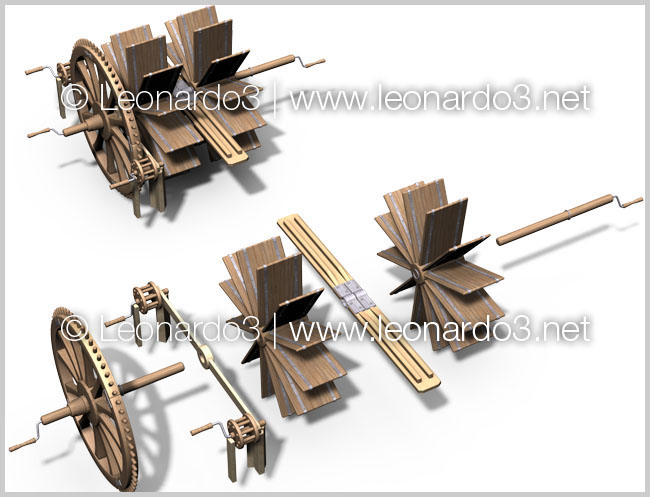

Vista esplosa del motore

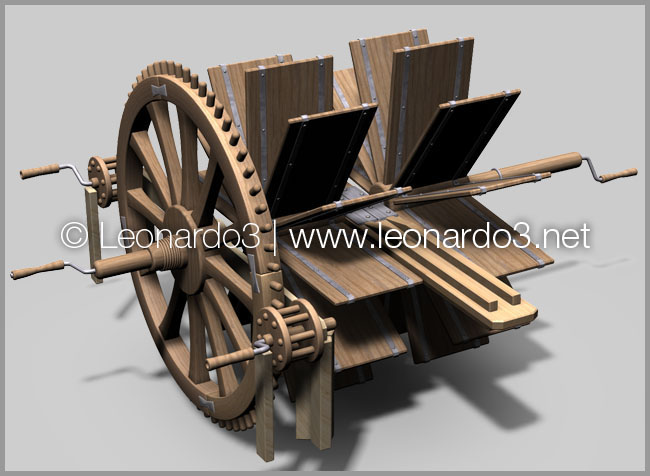

Particolare del motore

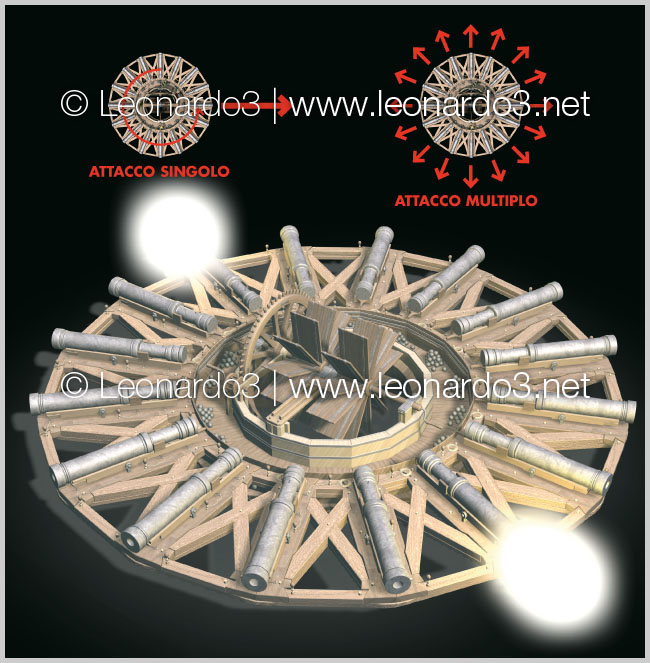

Le fasi di attacco potevano svolgersi in due modalità. Se l’imbarcazione si trovava accerchiata o con unità nemiche in ogni direzione poteva esplodere contemporaneamente più colpi di cannone in diverse direzioni, comprendo un angolo di attacco di 360 gradi (attacco multiplo). Quando invece l’obiettivo era uno l’efficacia del progetto si rivelava stupefacente (attacco singolo).
I marinai iniziavano le manovre per far roteare su se stessa tutta la macchina, muovendo le due ruote a pale in opposizione. Quando la velocità di rotazione era sufficiente i cannoni iniziavano a sparare i colpi in rapida sequenza. dando al tempo a quelli appena impiegati di raffreddarsi e di esser caricati. In questo caso l’obiettivo veniva colpito da una raffica di colpi inusuale per l’epoca.

Modalità di attacco della bombarda multipla

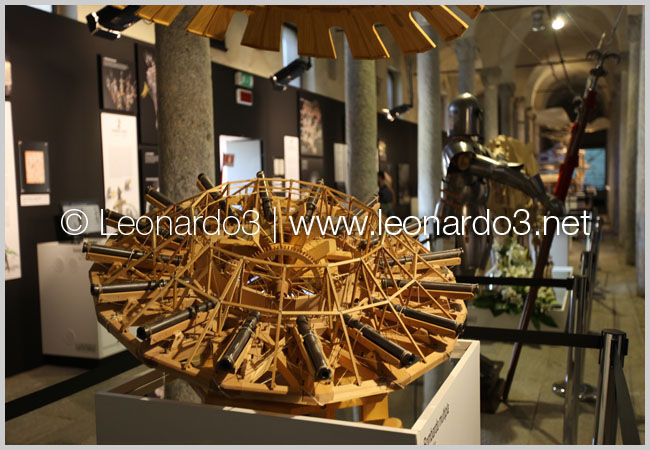

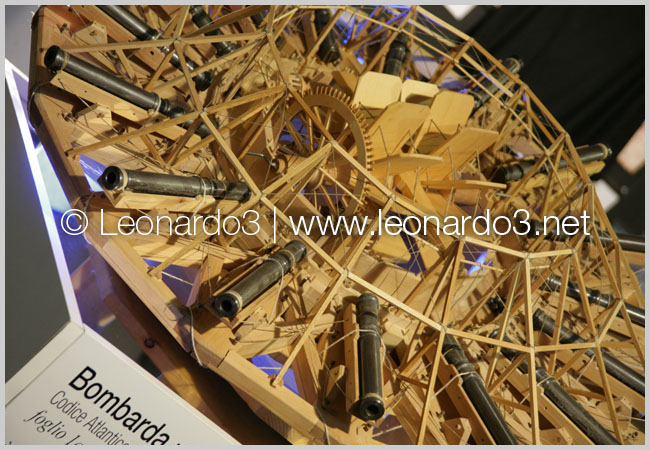

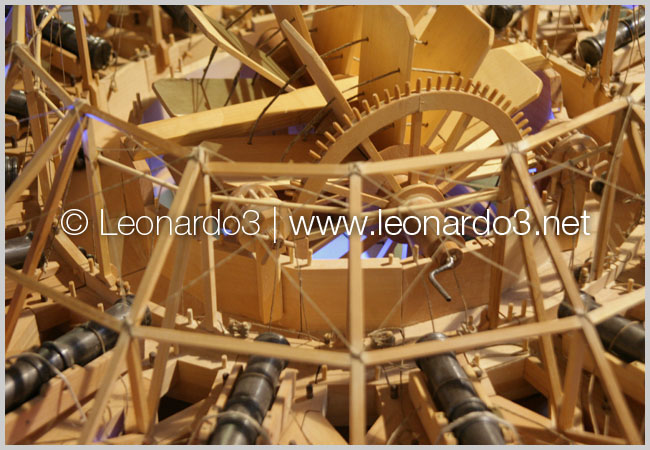

Seguono alcune fotografie del modello della bombarda esposte presso la mostra Il laboratorio di Leonardo, presso il Castello di Vigevano.








Modello della bombarda multipla in scala 1:6
